Cấu tạo đèn LED chi tiết của 6 loại bóng thông dụng

Ngày nay dòng đèn LED được sử dụng phổ biến trong chiếu sáng dân dụng, công nghiệp cũng như trang trí. Nhiều người dùng thường thắc mắc cấu tạo của đèn LED bao gồm các bộ phận chính nào mà lại có nhiều ưu điểm so với dòng bóng truyền thống như sợi đốt hay huỳnh quang đến vậy. Tất cả thông tin trong bài viết này sẽ giải đáp giúp bạn, bóc tách chi tiết từng bộ phận cấu tạo nên đèn LED.

1. Cấu tạo của đèn LED gồm mấy bộ phận chính?

Cấu tạo cơ bản của bóng đèn LED sẽ bao gồm 5 bộ phận chính. Đặc điểm và chức năng của từng bộ phận như sau:

1.1 Chip LED (Diode phát quang)

Đây là bộ phận quan trọng nhất quyết định trực tiếp tới hiệu suất và chất lượng ánh sáng của đèn. Chip LED bao gồm hai khối bán dẫn loại P và loại N ghép lại. Khi dòng điện chạy qua, các điện tử sẽ di chuyển và lấp đầy các lỗ trống, giải phóng năng lượng dưới dạng bức xạ ánh sáng.

Các loại phổ biến bao gồm:

• Chip LED RGB (tạo ra nhiều màu sắc)
• Chip LED trắng (phát sáng màu trắng)
• Chip LED đa dạng về công suất và kích thước.

1.2 Bộ nguồn (LED Driver)

Có chức năng chuyển đổi dòng điện xoay chiều (AC) từ mạng lưới điện dân dụng thành dòng điện một chiều (DC) ổn định, phù hợp với điện áp định mức của chip LED. Bộ nguồn chất lượng tốt giúp bảo vệ đèn khỏi các tình trạng quá tải và kéo dài tuổi thọ thiết bị.

1.3 Mạch in (Bảng mạch)

Là một tấm đế mỏng (thường làm bằng nhôm hoặc đồng) có tính dẫn nhiệt tốt. Mạch in là nơi gắn kết các chip LED với nguồn điện và hỗ trợ dẫn nhiệt ra ngoài.

1.4 Bộ phận tản nhiệt

Trong quá trình hoạt động, chip LED sẽ sinh ra một lượng nhiệt. Bộ phận tản nhiệt được thiết kế bằng các khe rãnh kim loại (thường là nhôm) để hấp thụ và phân tán nhiệt lượng này ra môi trường, giúp bảo vệ chip LED không bị quá nhiệt và hư hỏng.

1.5 Vỏ đèn

Là lớp vỏ bọc bên ngoài bảo vệ toàn bộ linh kiện bên trong khỏi các tác động của môi trường (bụi bẩn, độ ẩm). Vỏ đèn thường được làm từ nhựa tán xạ cao cấp hoặc thủy tinh mờ giúp phân bố ánh sáng đều đặn, không gây chói mắt cho người sử dụng.

Ngoài ra, tùy vào từng loại đèn (như đèn âm trần, đèn tuýp hay đèn pha), cấu tạo đèn LED có thể được thiết kế thêm các bộ phận bổ sung như kính phản xạ hay khung viền.

Nếu bạn đang quan tâm đến đèn led, có thể những tài liệu dưới đây sẽ rất hữu ích cho bạn:

• Cách lắp đèn led
• Độ sáng đèn led
• Cách giảm độ sáng đèn led

2. Cấu tạo đèn LED các loại thông dụng

2.1. Cấu Tạo Đèn LED  âm Trần

• Đèn LED âm trần thường được thiết kế để lắp đặt vào nóc trần hoặc tường, thường được sử dụng cho chiếu sáng nội thất hoặc chiếu sáng chung.
• Cấu tạo bao gồm một vỏ đèn thường làm từ nhựa hoặc kim loại, bên trong là các module LED và một bộ nguồn.
• Bề mặt vỏ đèn thường có thể là kính hoặc acrylic để phân tán ánh sáng.

2.2. Cấu Tạo Bóng Đèn LED Tròn/LED Bulb

• Bóng đèn LED tròn thường có thiết kế giống bóng đèn truyền thống, nhưng thay thế bóng đèn tiêu thụ năng lượng cao bằng bóng đèn LED tiết kiệm năng lượng.
• Cấu tạo bao gồm một vỏ thủy tinh hoặc nhựa, một hoặc nhiều chip LED, và một bộ nguồn tích hợp.
• Ánh sáng thường phát ra từ phía trên hoặc toàn bộ bề mặt của bóng đèn.

2.3. Cấu Tạo của bóng đèn LED 1m2

• Bóng đèn LED 1m2 thường được sử dụng cho chiếu sáng ngoại trời hoặc chiếu sáng công nghiệp.
• Cấu tạo bao gồm một khung kim loại hoặc nhựa có kích thước 1m x 1m, bên trong là các module LED phân bố đều.
• Vỏ đèn thường là chống thấm nước và chống bụi để đảm bảo hiệu suất trong môi trường khắc nghiệt.

2.4. Cấu Tạo của đèn LED Panel

• Đèn LED panel thường được sử dụng cho chiếu sáng nội thất hoặc trần nhà.
• Cấu tạo bao gồm một tấm phát sáng mỏng, thường làm từ acrylic, và một số lượng lớn module LED được gắn bên dưới.
• Đèn LED panel có khả năng phát ra ánh sáng đồng đều và mềm mại, tạo ra ánh sáng tự nhiên giống ánh sáng mặt trời.

2.5. Cấu Tạo Đèn LED Ốp Trần

• Đèn LED ốp trần thường được lắp đặt trên trần nhà hoặc tường, tạo ánh sáng phụ và tạo điểm nhấn trong không gian nội thất.
• Cấu tạo bao gồm một vỏ đèn thường làm từ kim loại hoặc nhựa, một hoặc nhiều chip LED, và một bộ nguồn tích hợp.
• Ánh sáng thường phát ra từ mặt dưới của đèn.

2.6. Cấu Tạo của đèn LED Dây

• Đèn LED dây thường được sử dụng cho chiếu sáng trang trí hoặc tạo điểm nhấn trong không gian nội thất và ngoại trời.
• Cấu tạo bao gồm một dãy các module LED nhỏ được gắn vào một dây hoặc dải đèn linh hoạt.
• Đèn LED dây có thể được uốn cong và cắt theo độ dài mong muốn để tạo ra hiệu ứng ánh sáng đa dạng.

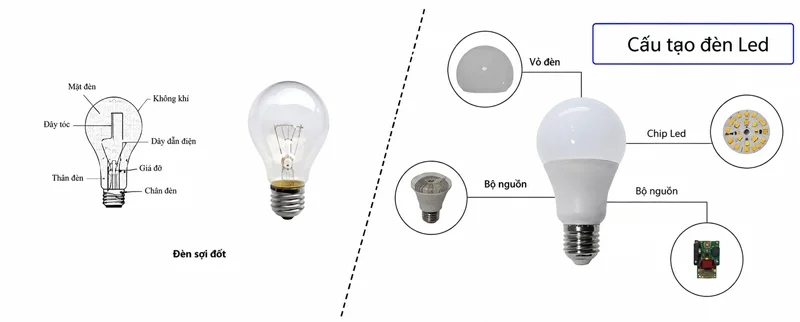

3. So sánh cấu tạo đèn LED và đèn sợi đốt truyền thống

Nếu đèn sợi đốt có cấu tạo khá đơn giản chỉ gồm dây tóc Vonfram, bóng thủy tinh chứa khí trơ (Argon, Nitơ...) và đui đèn kim loại, thì đèn LED lại phức tạp hơn nhiều với 5 bộ phận chính: chip LED, driver, mạch in, bộ tản nhiệt và vỏ đèn. Chính sự đơn giản trong cấu tạo lại là nguyên nhân khiến đèn sợi đốt bộc lộ nhiều hạn chế so với đèn LED.

3.1 Về nguồn phát sáng

Đèn sợi đốt tạo ánh sáng bằng cách đốt nóng dây tóc Vonfram đến nhiệt độ rất cao (khoảng 2.500 - 3.000°C) cho đến khi phát quang. Cơ chế này khiến phần lớn điện năng (tới 90%) bị chuyển hóa thành nhiệt thay vì ánh sáng, gây lãng phí điện năng đáng kể.

Trong khi đó, đèn LED phát sáng qua chip bán dẫn nên hầu như không sinh nhiệt tại nguồn sáng, hiệu suất chuyển hóa điện năng thành ánh sáng cao hơn nhiều.

3.2 Về độ bền của dây tóc

Do phải hoạt động liên tục ở nhiệt độ cao, dây tóc Vonfram bị bay hơi dần theo thời gian, mỏng đi và cuối cùng đứt gãy, đây là nguyên nhân chính khiến đèn sợi đốt có tuổi thọ rất ngắn, thường chỉ khoảng 1.000 giờ.

Ngoài ra, dây tóc cũng rất dễ bị đứt do rung động hoặc va đập cơ học vì cấu tạo mỏng manh, không có lớp bảo vệ nào khác ngoài lớp thủy tinh mỏng bên ngoài.

3.3 Về nguồn điện

Đèn sợi đốt hoạt động trực tiếp với dòng điện AC mà không qua bộ chuyển đổi hay ổn định nào, nên rất dễ bị ảnh hưởng bởi tình trạng điện áp không ổn định, dẫn đến chớp tắt hoặc cháy dây tóc đột ngột.

Đèn LED nhờ có driver chuyển đổi và ổn định dòng điện nên hoạt động bền bỉ hơn trước biến động điện áp.

3.4 Về khả năng tản nhiệt

Đèn sợi đốt không có bộ phận tản nhiệt chuyên biệt, nhiệt lượng lớn sinh ra chỉ thoát trực tiếp qua lớp vỏ thủy tinh mỏng, khiến bóng đèn rất nóng khi sử dụng, tiềm ẩn nguy cơ gây bỏng hoặc cháy nổ nếu tiếp xúc với vật liệu dễ cháy.

Ngược lại, đèn LED được trang bị tản nhiệt bằng nhôm để kiểm soát nhiệt độ an toàn hơn.

Có thể thấy, chính cấu tạo đơn giản nhưng thiếu tối ưu, không có bộ điều chỉnh dòng điện, không có tản nhiệt và dây tóc dễ hư hỏng — là những điểm yếu cố hữu khiến đèn sợi đốt dần bị thay thế bởi đèn LED trong xu hướng chiếu sáng hiện đại.

4. Câu hỏi thường gặp

Câu 1. Tại sao đèn LED cần có bộ phận tản nhiệt và nó hoạt động thế nào?

Trong quá trình hoạt động, chip LED vẫn sinh ra một lượng nhiệt nhất định ở phần đế. Nếu không được giải nhiệt, nhiệt độ tích tụ sẽ làm giảm hiệu suất phát sáng và rút ngắn tuổi thọ chip. Bộ tản nhiệt (thường làm bằng nhôm với các khe rãnh) có nhiệm vụ hấp thụ nhiệt từ mạch in rồi phân tán ra môi trường bên ngoài, giúp chip LED luôn hoạt động ở nhiệt độ an toàn.

Câu 2. Vai trò của bộ nguồn (Driver) trong sơ đồ cấu tạo đèn LED là gì?

Driver có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) từ lưới điện dân dụng thành dòng điện một chiều (DC) ổn định, đúng với điện áp định mức mà chip LED yêu cầu. Nhờ đó, driver giúp bảo vệ chip LED khỏi tình trạng quá dòng, quá áp và đảm bảo đèn hoạt động ổn định, bền bỉ.

Câu 3. Lớp bột huỳnh quang (phosphor) trong đèn LED trắng có tác dụng gì?

Lớp phosphor được phủ lên bề mặt chip LED (thường là chip phát ánh sáng xanh lam) để chuyển đổi một phần ánh sáng đó thành các bước sóng khác. Khi kết hợp lại, ánh sáng phát ra sẽ chuyển thành ánh sáng trắng mà mắt người nhìn thấy, thay vì chỉ có ánh sáng xanh lam đơn sắc ban đầu.

Câu 4. Sự khác biệt về cấu tạo giữa đèn LED âm trần và đèn LED búp?

Đèn LED âm trần có cấu tạo dạng đĩa dẹt để lắp chìm vào trần, gồm module LED bố trí thành vòng tròn hoặc mảng phẳng, tản nhiệt thường tích hợp ngay trong thân đèn. Trong khi đó, đèn LED búp có hình dáng giống bóng đèn tròn truyền thống, chip LED gắn tập trung ở đầu bóng, phần tản nhiệt và driver được tích hợp gọn trong thân đèn dạng trụ, đuôi vặn để lắp trực tiếp vào đui đèn có sẵn.

Câu 5. Linh kiện nào trong đèn LED thường dễ hỏng nhất?

Bộ nguồn (Driver/LED Driver) thường là bộ phận dễ hỏng nhất, do phải chịu tải trực tiếp từ dòng điện AC và dễ bị ảnh hưởng bởi biến động điện áp hoặc nhiệt độ cao. Khi driver hỏng, đèn thường có hiện tượng chớp tắt hoặc không sáng dù chip LED vẫn còn hoạt động tốt.

Như vậy, có thể thấy cấu tạo đèn LED tuy gồm nhiều bộ phận nhưng đều phối hợp chặt chẽ để tạo nên nguồn sáng tiết kiệm, bền bỉ và thân thiện với người dùng. Việc nắm rõ chức năng từng thành phần không chỉ giúp bạn hiểu vì sao đèn LED vượt trội hơn các loại bóng truyền thống, mà còn hỗ trợ lựa chọn sản phẩm phù hợp và bảo quản đèn đúng cách để kéo dài tuổi thọ sử dụng. Hy vọng bài viết đã cung cấp cho bạn những thông tin hữu ích trước khi quyết định lắp đặt hay thay thế hệ thống chiếu sáng cho gia đình và công trình của mình.
